Engenius EOC-5610

El Senao/Engenius EOC-5610 es un punto de acceso wifi de alta potencia que puede funcionar a 2.4Ghz o 5Ghz, está pensado para usarlo en el exterior e incluye el inyector POE.
Vamos a ver los detalles exactos de este punto de acceso EOC-5610.

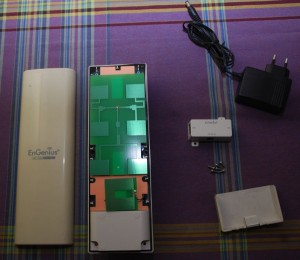

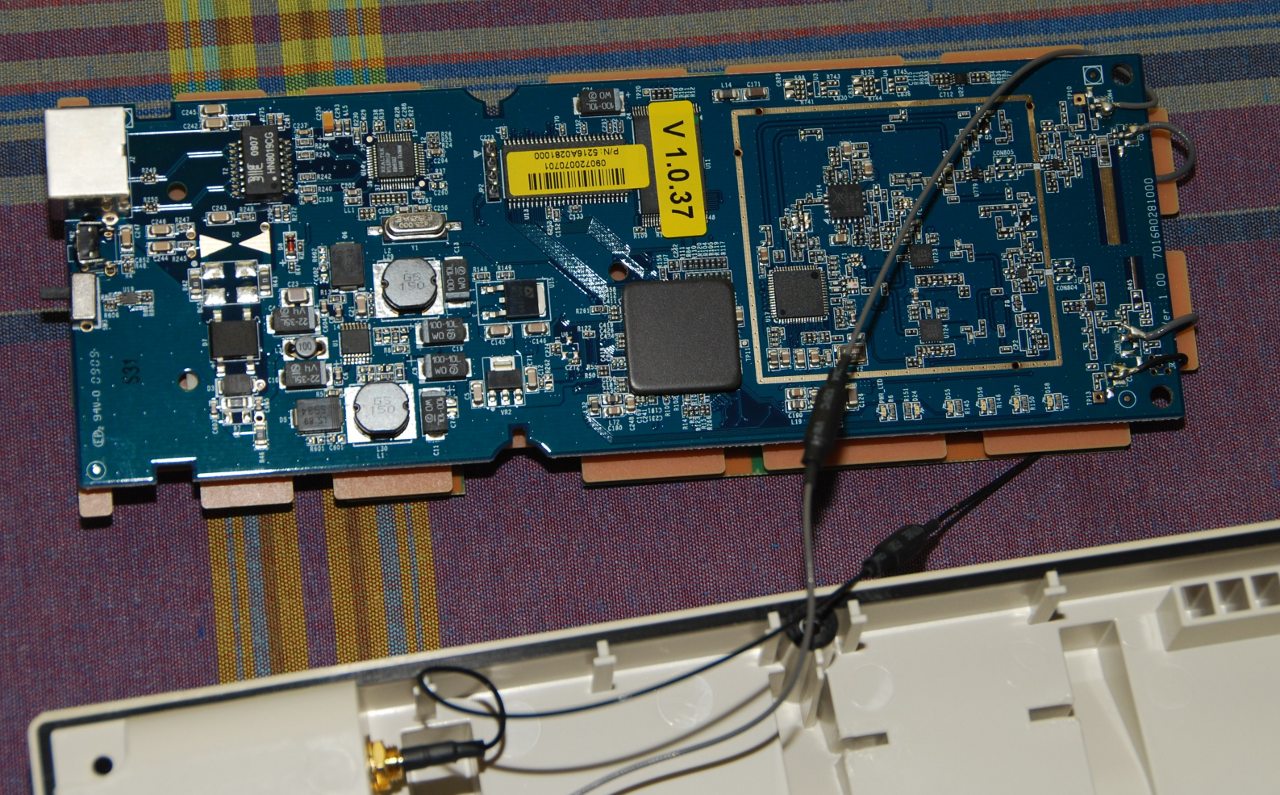

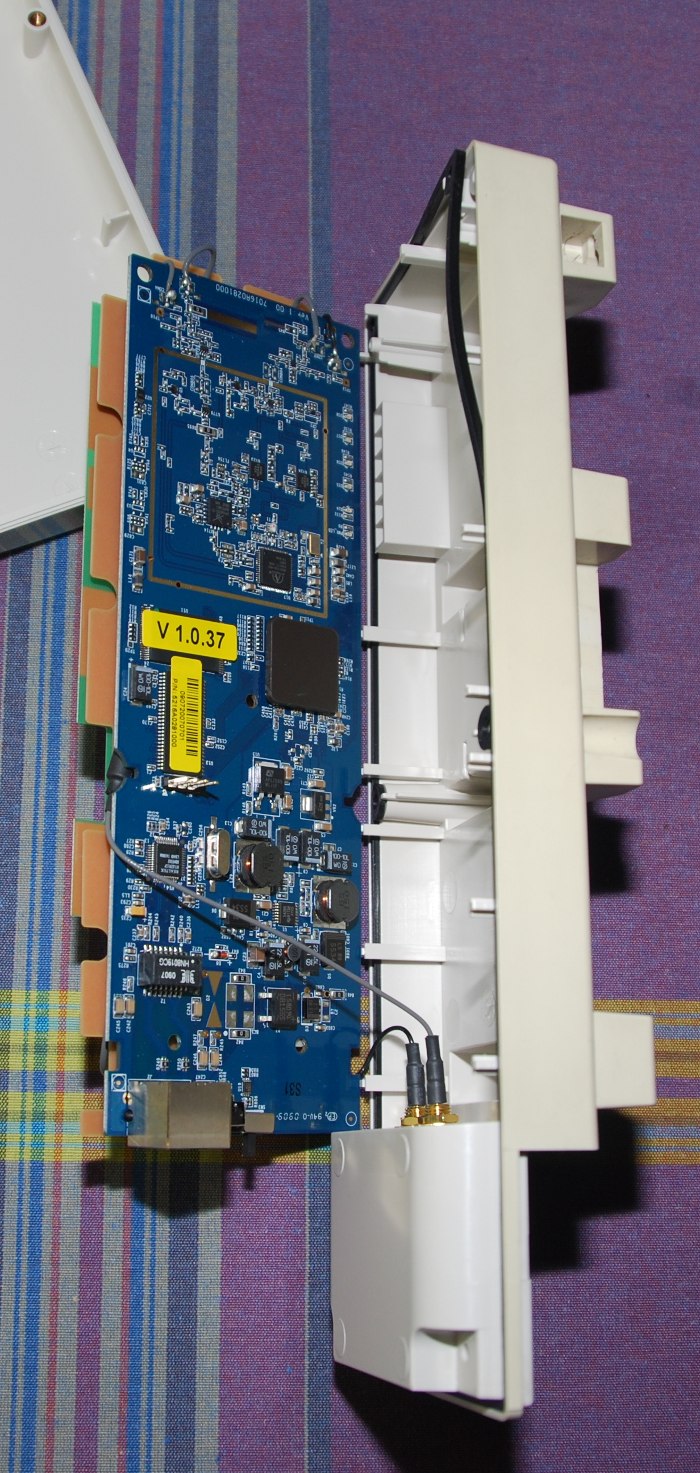

Lo primero que hay que hacer siempre es desmontar el aparato para ver lo que hay dentro. Esta es la filosofía correcta para entender cómo funcionan las cosas.
Pero antes voy a explicar para el no-experto las funciones de este punto de acceso Engenius.
Las tarjetas wifi de hoy en día (2010) que tienen por ejemplo todos los portátiles son del tipo llamado 802.11b/g/n. Esto quiere decir que funcionan en la frecuencia de los 2.4Ghz, las letras b,g,n indican la velocidad máxima a la que puede funcionar. También existe el tipo 802.11a en este caso la frecuencia utilizada es la de 5Ghz.
Como los portátiles no tienen tarjetas que funcionen a 802.11a o sea 5Ghz, entonces los 5Ghz se suelen usar para conectar dos puntos de acceso entre ellos, sobre todo entre dos edificios.

El EOC-5610 tiene la posibilidad de funcionar a una de estas dos frecuencias, con lo que nos da mucho juego según nos convenga.

Este es un punto de acceso de exterior, eso significa que está preparado para usarse fuera de casa, colgado en un mástil a la intemperie. Para eso tiene diversos detalles como son:
- Está cerrado herméticamente con un aro de goma que está por dentro para evitar que entre agua y polvo.
- La carcasa es dura y de color blanco para estar horas al sol sin problema.
- La electrónica de su interior no genera demasiado calor.
- Para conectarlo solo necesitamos un cable de red, ya que por el mismo cable de red, se le pasa la corriente y los datos. Esto se llama POE (Power Over Ethernet).
- La antena está dentro de la misma carcasa.
- Tiene opción para conectar una antena externa por si queremos llegar más lejos.
- Viene con una correa de metal para poderlo agarrar a un mástil y también tiene dos soportes para colgarlo como un cuadro.
- Funciona entre los -20ºC a los 70ºC, no hay problema de frío ni calor.
- Pesa 300g.

Está claro que el hecho de que sea un punto de acceso de exterior, no quiere decir que no se pueda usar en el interior. De hecho nos dará muy buena cobertura si lo instalamos dentro del edificio.

El POE:
El adaptador de corriente tiene una entrada de 110-240v (con lo que podemos usarlo en cualquier país, con el adaptador que corresponda) y la salida es de 24v 1A con el positivo en el centro. Este adaptador va conectado al inyector POE y en este inyector POE (adaptador e inyector vienen incluidos en la caja) tenemos dos tomas de red: LAN que va a nuestro switch (a nuestra red normal) y POE que va al punto de acceso. Estos cables de red, que no van incluidos, son cables normales.
Según el fabricante el cable que va del EOC-5610 al inyector POE puede ser de hasta 91 metros (300 pies) y el sistema POE que utiliza no es el estándar, o sea que ojo con conectarlo a un switch POE, porque nos lo podemos cargar pasándole un voltaje incorrecto.

Para su configuración:
La dirección IP por defecto es la 192.168.1.1 usuario: admin password: admin
A diferencia de los routers, los puntos de acceso no suelen llevar activado el servidor DHCP (el que da la IP automáticamente al PC) por eso debemos configurarnos una IP manualmente en el PC antes de poder conectarnos. Por ejemplo, nos podemos configurar en el PC la IP 192.168.1.200 máscara: 255.255.255.0, puerta de enlace y los DNS primario y secundario, no son necesarios para configurarlo.

Para hacer un reset:
Si queremos volver a los valores de fábrica, con el punto de acceso conectado, hay que pulsar el botón de reset que está junto a la conexión LAN durante 10 segundos.
Eso será un problema si tenemos el EOC-5610 colgado de un mástil en el tejado, hay que tenerlo en cuenta cuando lo colguemos. Si lo podemos poner en un sitio más accesible, pues mejor.

Los LEDS:
En la parte trasera del EOC-5610 tenemos 6 lucecitas LEDs, 3 nos marcan la intensidad de la señal y las otras 3 el estado del aparato.
Link Quality G (green) Y (yellow) R (red) como en un semáforo, el verde es muy buena señal, amarillo normal, rojo baja, y si no se enciende ningún LED es que no tenemos señal.
Es importante decir que si lo tenemos configurado en modo Access Point, dando cobertura, estos LED estarán siempre apagados. Los LED funcionan solo cuando estamos recibiendo señal de otro punto de acceso.
Los otros 3 LED son: PWR (power), LAN (red de cable), WLAN (red wifi).

Las antenas:

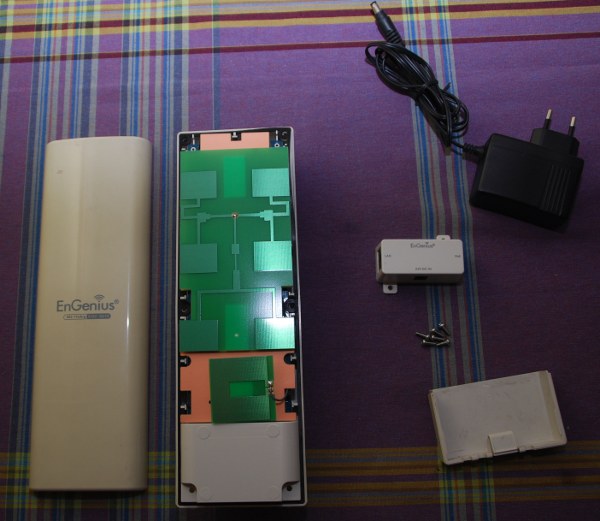

Hay que saber que hay dos antenas en el interior del EOC-5610, una de potencia 13dBi que es para los 5Ghz (802.11a) y otra de 5dBi para los 2.4Ghz (802.11b/g) y ambas son de tipo panel. Estas antenas se pueden ver bien en la foto de abajo, la de arriba más grande es de 13dBi para 5Ghz y la más pequeñita de 5dBi para 2.4Ghz.
Tipo panel son las que solo enfocan en una dirección unos 45º, solo dan cobertura para el lado que están mirando, aunque estando detrás pero cerca también nos llegará.

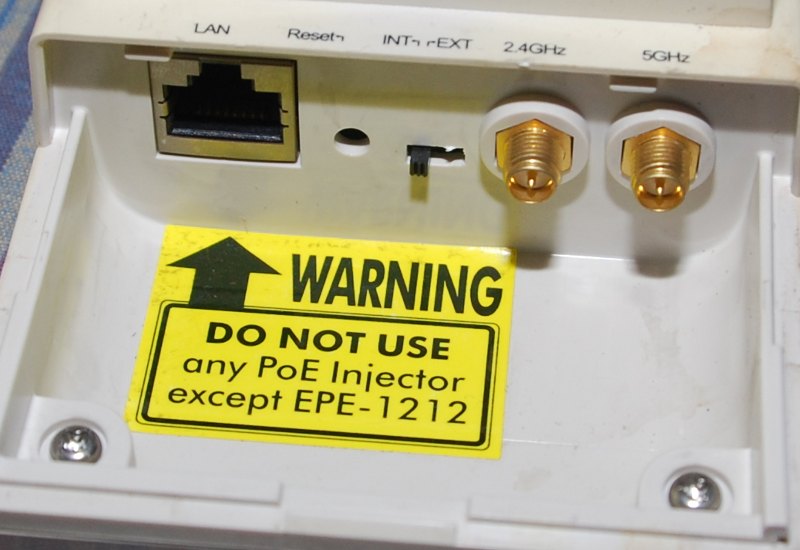

Tiene dos conectores para antena externa del tipo RP-SMA, uno etiquetado 2.4Ghz y el otro 5Ghz y un interruptor manual al lado para escoger si queremos usar la antena interna INT o la externa EXT. Cuidado con dejar este interruptor en la posición correcta y no cambiarlo por accidente.

Firmware:
Es curioso porque el firmware más nuevo nunca se sabe en que web lo podemos encontrar.
Lo teórico sería:
El firmware más actual lo podremos encontrar en la web oficial americana:
http://www.engeniustech.com/datacom/products/resources.aspx?cat=7&ID=263
En la misma página podéis ver el programa Engenius Locator que sirve en el caso que hayamos perdido la configuración de la IP del aparato, nos intenta detectar el mismo en la red. Este sería el primer paso en el caso de no poder conectarnos al EOC-5610.
Pero según he visto, en esta otra web, la asiática oficial, hay un firmware más nuevo 1.2.0 (Mayo 2010):
http://www.engeniustech.com.sg/support

DD-WRT, se le puede instalar este firmware no oficial, pero hay que pagar para que funcione.

Redboot:
Si queremos trastear más debemos acceder al programa de arranque llamado redboot que lleva dentro instalado.
Esto requiere conocimientos avanzados y se puede usar para ejecutar instrucciones directamente desde una consola de comandos o para cambiar el firmware por uno no oficial. También para los casos de los desesperados que se han quedado con el EOC-5610 muerto (bricked) y lo quieren resucitar. Dejo aquí un link para esta gente:

http://www.wlantrade.ro/index.php?/Diverse/restoring-original-firmware-to-eoc-5610.html
En esta otra web alternativa, podremos encontrar los programas para bajarlos y instrucciones para recuperar el EOC-5610
http://www.wirelessdd.com/product_info.php/products_id/216?osCsid=da5cd024d6c7ffc29e08c5d75fb9851b
Lo veréis en el enlace dentro de esa página:
Firmware for 1.0.37 to 1.1.5 (TFTP Rollback)

Otros modelos:
El EOC-2610 es igual externamente pero solo funciona a 2.4Ghz y con una antena más potente de 10dBi, el doble de la del EOC-5610.
El EOC-5611P es un nuevo modelo (Junio 2010) superior, que parece ser exactamente igual pero con dos diferencias,las antenas tienen polarización dual (horizontal y vertical a la vez) con lo que llegará mejor cobertura y no dispone de antena interna de 2.4Ghz.

Actualización Abril 2012:
Para los que teneis un EOC-5610 muerto, he escrito una guia (en inglés) para revivirlo, lo encontrareis en la web:
http://noquest.com/network/eoc-5610-revive/
