Fibra óptica de Telefónica. FTTH. Análisis.

He tenido la suerte de que Telefónica cableara su fibra óptica FTTH (Fiber To The Home) justo hasta mi bloque. Voy a comentar la instalación y funcionamiento de la conexión.
Estamos hablando concretamente de la población de Mollet del Vallès en la provincia de Barcelona.
En el año 2007 Telefónica informó a la comunidad de vecinos que haría llegar el cable de fibra óptica hasta la base del edificio, pero hasta este año 2010 no se ha podido contratar el servicio.
Al ser usuario del ADSL de Telefónica 3 Mbps de bajada y 0,3 Mbps de subida, me mandaron una carta para poder contratar lo que llaman el Trío Futura. Ya hacía años que no quería contratar más velocidad, porque me interesaba más subida y lo único que me ofrecían era más bajada.
Hay dos opciones generales 10 Mbps y 30 Mbps, lo podéis ver en la web http://www.triofutura.es/.
Solicité los 10 Mbps y en 4 días ya me llamó el técnico para venir a instalarlo.
Voy a detallar la instalación que hizo.

En la base del edificio, se encuentra la caja GPON (Gigabit Passive Optical Network) que creo que da conexión a 64 abonados.
Desde allí sacaron un cable de fibra óptica que entraron hasta dentro de casa. Eso lo hicieron por el mismo sitio donde entra el cable de teléfono normal de la calle hasta la cajita PTR que todos tenemos en casa. Desde la entrada de la línea (donde está el PTR) pasaron el cable por el tubo hasta la toma de teléfono más cercana a la TV.

Hay que decir que la instalación de teléfono normal, no la tocaron para nada y se ha quedado tal cual estaba.

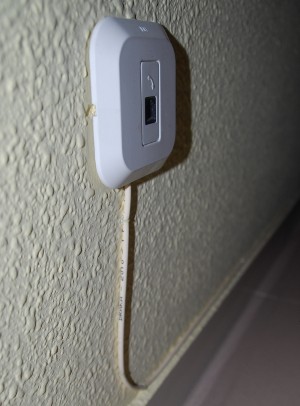

Desde la toma de teléfono más cercana a la TV pasaron el cable de fibra óptica hasta el lado de la TV, donde instalaron lo que podríamos llamar el PTR óptico, en realidad se llama: Ultra Compact Termination Box, aquí lo venden si tenéis curiosidad.

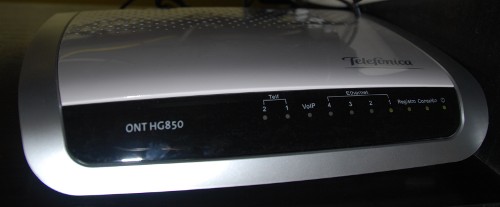

Desde este "PTR óptico" sale el cable de fibra óptica hasta el ONT (Optical Network Terminal). El ONT es un aparato algo grande al cual le entra un cable de fibra óptica y lo convierte en cable de red normal RJ-45. Este aparato (ONT) va conectado a la corriente con un transformador.

El cable de red que sale del ONT, va a el router, este router es parecido a los routers wifi ADSL de telefónica, pero con un importante cambio, en lugar de toma para entrada de la línea de teléfono, tiene entrada para cable de red.

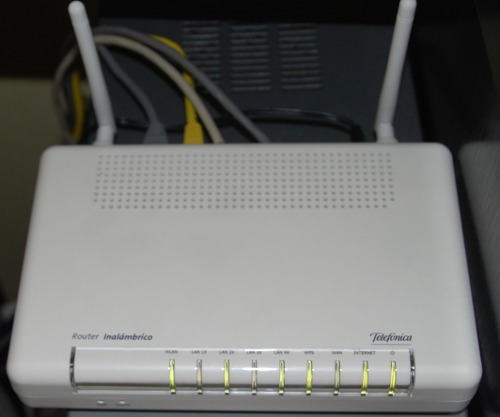

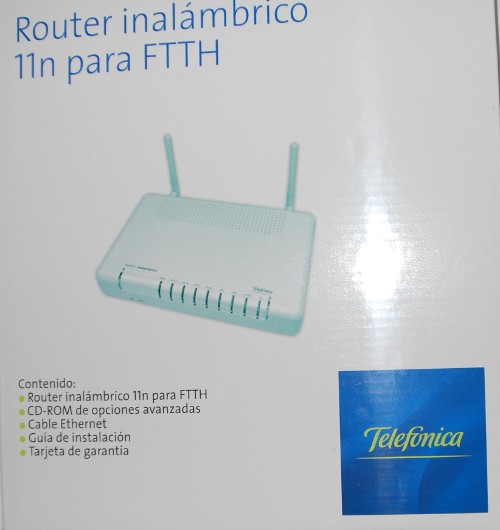

Concretamente, el router que me instalaron es el modelo Comtrend CT5813n. Tiene una entrada RJ-45 etiquetada WAN, donde entra en cable de red que sale de la ONT, 4 puertos LAN para conectar ordenadores y también conexión wifi.

Las salidas LAN son de puertos gigabit, esto es la primera vez que lo veo en los routers de telefónica, y la red wifi, es con el protocolo 802.11n lo que quiere decir que puede llegar a 108Mbps de velocidad inalámbrica.

Evidentemente, el router también va conectado a la corriente con su transformador (hasta aquí ya llevamos usados dos enchufes).

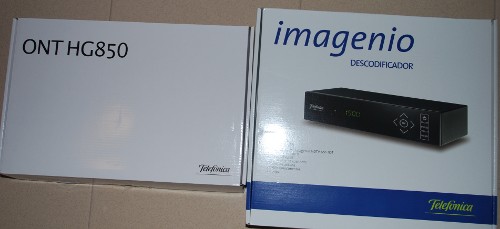

Con el pack Trio Futura viene incluido (quieras o no) el Imagenio, que es para poder ver más canales vía internet en la TV y tener la opción de comprar películas y canales. Entonces de las tomas LAN del router va un cable de red hasta el decodificador Imagenio, este también va conectado con un transformador a la corriente, y del decodificador Imagenio sale un cable HDMI (High-Definition Multimedia Interface) a la TV. Si tu TV no tiene conexión HDMI se puede conectar al euroconector, la imagen tendrá menos calidad, claro.

Como mi TV no tenía TDT integrado, estaba usando un TDT externo, y resulta que el decodificador Imagenio también tiene entrada de antena TDT, con lo que pude desconectar y retirar mi TDT.
Recapitulemos, tenemos al lado de la TV diversos aparatos:
- El PTR óptico, aquí entra la linea optica del exterior y sale cable de fibra al ONT.
- El ONT, aquí entra cable de fibra óptica del PTR óptico y sale cable de red al router. Necesitamos 1 enchufe de corriente.
- El Router, aquí entra el cable de red del ONT, y sale cable de red al decodificador Imagenio, cable de red a los PC y/o conexión wifi a los PC. Necesitamos 1 enchufe de corriente.
- El Decodificador Imagenio, de aquí entra cable de red del Router, también entra el cable de antena TDT, y sale la imagen via HDMI a la TV. Necesitamos 1 enchufe de corriente.
Como podéis ver necesitamos 3 enchufes de corriente, con lo que yo recomiendo comprar antes de que vengan a instalar, una base de enchufes de 6 o 7 tomas de las que tienen interruptor (en mi caso 4 euros en un bazar chino).

Para todo este proceso de instalación, el técnico (muy competente en mi caso) y un ayudante para pasar el cableado, tardó desde las 9:30 hasta lás 14:30. Hay que decir que se ahorró el conectar los ordenadores, ya que le dije que yo mismo lo haría.

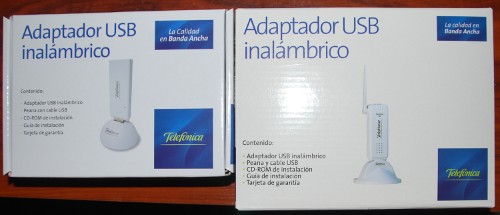

Bien, tenemos ya el Imagenio en la TV y el router instalado, ahora falta conectar el sistema informático. En este caso concreto, el problema es que tenemos el router al lado de la TV y los ordenadores están lejos en otra habitación. Por eso mismo yo ya había pasado un cable de red de la habitación donde hay un switch hasta la TV. Esto es lo más recomendado, ya que la velocidad será la más alta posible, sobre todo ahora que instalan routers con puertos Gigabit. Con este kit Trio Futura, si lo necesitas te entregan dos tarjetas wifi USB 802.11g, (que no 802.11n como el router) con las que podríamos conectar los PC o portátiles vía wifi.

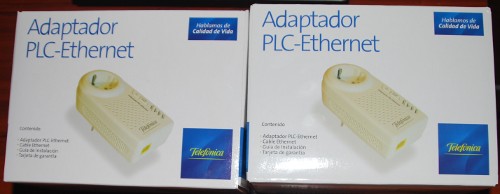

Otra opción son los dos adaptadores PLC (Power Line Communication o Power Line Carrier) el ejemplo de uso sería el siguiente:
Conectamos un cable de red de un puerto LAN del router al puerto RJ-45 del adaptador PLC, este se conecta a una toma de corriente (de la regleta de enchufes misma que hemos comprado), ahora en la habitación donde tenemos los PC conectamos el otro adaptador PLC a la corriente, de este mismo, conectamos del puerto de red, al puerto de red de nuestro PC o si tenemos varios, a un switch. Así usaremos la línea de corriente para pasar los datos de la red usando el cableado de corriente en lugar de pasar un cable de red y evitando así el wifi.
Estos adaptadores PLC son de 200Mbps teóricamente claro.

El cambio ha merecido la pena, bajo mucho más rápido, subo mucho más rápido y el ping es mucho más bajo.
Normalmente en las líneas ADSL solo te ofrecen más velocidad de bajada, de 10 a 20 megas, pero todo el mundo sabe que esto no es real.

Con la fibra óptica la velocidad real de bajada es bastante constante, se nota porque los test de velocidad online varían muy poco, cuando envío correos con adjuntos salen mucho más rápido gracias a la velocidad de subida y en los juegos online la latencia es mejor. Antes un ping a google.es tardaba 96ms y ahora 44ms.

Y por cierto, no se os ocurra apilar el Router encima del Imagenio y encima del ONT ya que el aire caliente pasa de uno a otro y eso significa problemas. Si no tenéis espacio, al menos colocadlos verticalmente.

Actualización Septiembre 2011 : en este enlace resumo un año y medio de uso de la fibra óptica:
